Краткий анализ проблем с плоскостностью на гибочных станках с ЧПУ, круглогибочных станках и дугогибочных станках
2026-05-11
В отрасли гибки круглых профилей одной из наиболее частых проблем является обеспечение плоскостности профилей. В связи с разнообразием современных профилей все чаще встречаются асимметричные профили, и для них самой сложной задачей при гибке дуги является обеспечение плоскостности. Неравномерное распределение нагрузки по вертикали и горизонтали, а также рассеивание сопротивления в точках опоры затрудняют контроль точки равновесия. Что касается вальцовочных машин, то при гибке происходит одновременное прижатие, то есть одновременное усилие по осям X и Y. В этом случае возникает проблема постоянного изменения силы скручивания материала. Как вальцовочные машины, так и машины для гибки кругов и дуг сталкиваются с одной и той же проблемой, которая является непреодолимым препятствием при гибке алюминиевых профилей.

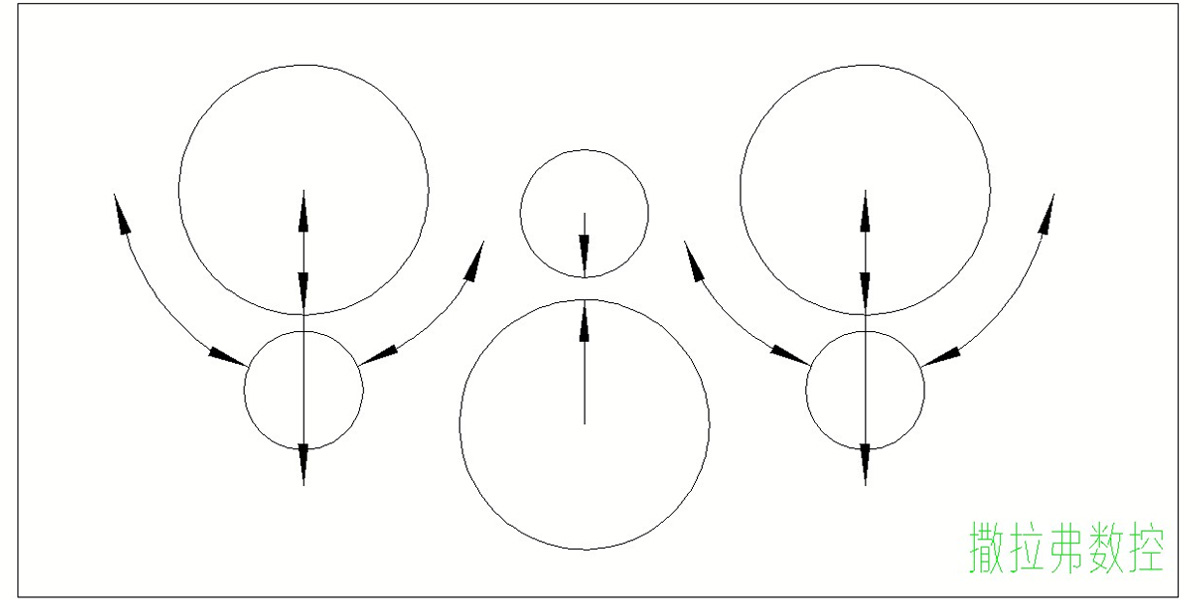

Что касается проблем с плоскостностью на гибочных станках с ЧПУ, гибочных станках для кругов и дуг, как мы можем решить их с помощью имеющихся технологий? Самый прямой способ — это приложить силу противоположного направления, то есть приложить силу, противодействующую деформации. Как показано на рисунке ниже, мы прикладываем противодействующую силу к ролику, на который действует нагрузка, добавляем вспомогательную точку опоры в направлении действия силы, устанавливаем вспомогательное устройство для поддержки материала на вспомогательном валу и добавляем функцию следования, направление и положение которой можно регулировать. на вспомогательное устройство главного вала действует противодействующая тяга, сила которой равна одной трети силы главного вала, деленной на усилие сжатия материала, то есть тяга вспомогательного вала; на вспомогательный и главный валы устанавливаются устройства следования, а давление фиксируется с помощью устройства сжатия; таким образом, мы контролируем все точки равновесия.
Как показано выше, мы уже укрепили все узлы управления, однако в ходе эксплуатации мы обнаружили, что проблемы остались. Что же делать с проблемами плоскостности на гибочных станках с ЧПУ, круглогибочных станках и дугогибочных станках? См. рисунок ниже.

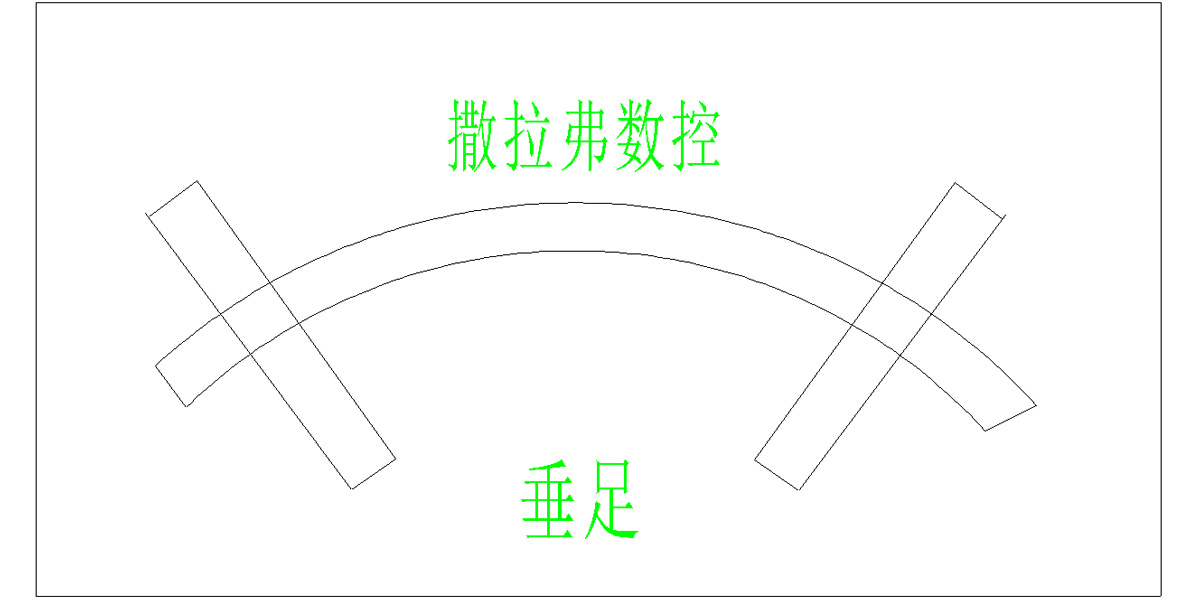

После гибки материала в нескольких точках усиления, с точки зрения направления гибки, двустороннее устройство для поддержки материала является последним звеном после того, как материал проходит через все вспомогательные устройства, поэтому нам необходимо уделить особое внимание устройствам поддержки материала, обеспечив два условия: во-первых, устройство поддержки материала должно оставаться перпендикулярным направлению гибки материала; во-вторых, двусторонние устройства поддержки должны иметь возможность регулировки по высоте. Что касается роликовых гибочных машин серии YH, производимых нашей компанией, то установка левого и правого устройств противодействия скручиванию приведет к значительному улучшению.
