О гибке крупногабаритных алюминиевых профилей: схемы гибки на гибочных станках
2026-03-16
Гибка алюминия, схема гибки на гибочном станке с ЧПУ
Машина для гибки, оборудование для изготовления дуг:
1. Наша компания строго следует национальным стандартам JB/T 8777-1998 и ISO 9001, а также условиям контракта и техническим требованиям при выборе оптимального решения. Мы гарантируем, что качество деталей, изготовленных на данном оборудовании, будет соответствовать требованиям чертежей, и осуществляем постоянный контроль и проверку качества на всех этапах производства для обеспечения высокого качества продукции.
2. Создание технического досье пользователя (всю соответствующую информацию мы вносим в базу данных продукции; пользователь может выполнить онлайн-запрос, указав правильный «номер продукта»). Это необходимо для послепродажного обслуживания. В соответствии с требованиями клиента наша компания выбирает оптимальное техническое решение и Оборудование, отличающееся надежностью, высокими эксплуатационными характеристиками и разумной ценой, отвечающее требованиям клиентов.
3. На продукцию нашей компании распространяется гарантия «три гарантии», срок гарантии составляет 1 год, а техническое обслуживание предоставляется на протяжении всего срока эксплуатации. В течение 1 года (включительно) с момента ввода оборудования в эксплуатацию компания предоставляет услуги выездного обслуживания. В период со 2-го по 5-й год за выездные ремонтные работы взимается только себестоимость. По истечении 5 лет предоставляются услуги выездного ремонта с взиманием разумной платы за ремонт.
4. К каждому проданному изделию пользователю (покупателю) предоставляются инструкция по эксплуатации, сертификат соответствия, упаковочный лист, а также подробные технические документы, включая инструкции по эксплуатации оборудования, и бесплатно проводится обучение операторов на объекте покупателя.
5. После приобретения оборудования Продавца Покупателем Продавец обязан бесплатно предоставить Покупателю две комплекта прилагаемых штампов в соответствии с чертежами продукции Покупателя; технические характеристики штампов определяются Покупателем; продукция, изготовленная с использованием этих штампов, должна соответствовать требованиям чертежей продукции Покупателя.
6. Продавец обязуется: в течение длительного времени бесплатно предоставлять Покупателю чертежи пресс-форм в соответствии с чертежами различных продуктов Покупателя; по запросу Покупателя предоставлять электронные версии в формате CAD 2007.
7. Продавец обязуется: гарантировать, что точность обработки продаваемого оборудования не ухудшится при комнатной температуре от -16 °C до +60 °C; оборудование не будет иметь дефектов, таких как искривления, деформации, трещины, царапины и т. п., при выполнении дуговых изгибов.
8. Продавец обязуется: обеспечить, чтобы продаваемое оборудование позволяло обрабатывать различные профили Покупателя (в пределах возможностей оборудования), а также различные стальные профили, указанные в предоставленной Продавцом таблице технических характеристик, и гарантирует, что минимальное расстояние между прямыми участками на обоих концах профиля не превышает 175 мм.
Пример:
На основании предоставленных пользователем данных анализ профилей выглядит следующим образом
1. Профиль является симметричным, однако его высота составляет 150 мм, и смещение центра тяжести вверх может привести к его деформации.
2. В связи с большой высотой профиля после изгиба на фасаде могут появиться неровности.
3. Толщина стенок профиля составляет 3 мм, общая прочность профиля достаточно высокая, поэтому необходимо соответствующим образом увеличить его механическую прочность.
На основании приведенного выше краткого анализа мы разработали следующий предварительный план для проведения испытаний оборудования (в случае выявления других проблем в ходе испытаний будет разработан соответствующий план).

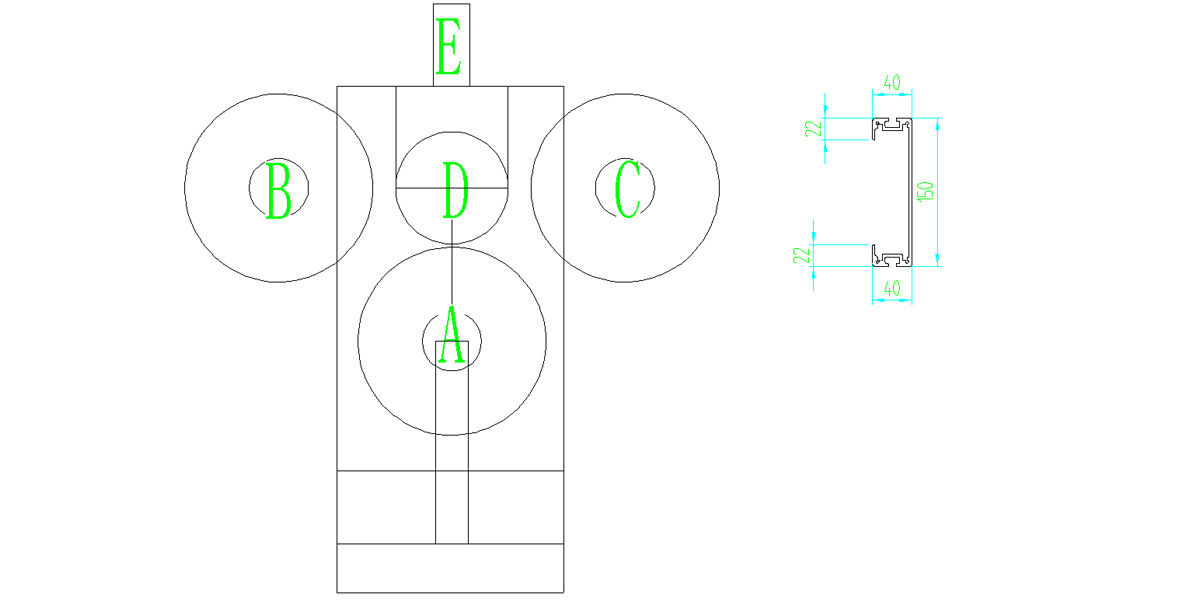

Как показано на рисунке ниже:
Решение проблемы смещения центра тяжести:
Мы добавили механизм синхронизации между точками A, E и D, чтобы все три точки перемещались одновременно по оси Y. Установив вспомогательные опоры на оси A и D, мы сместили центр тяжести вверх, что позволило усилить опору на обеих осях и повысить жесткость главной оси.
Проблема неровностей фасада

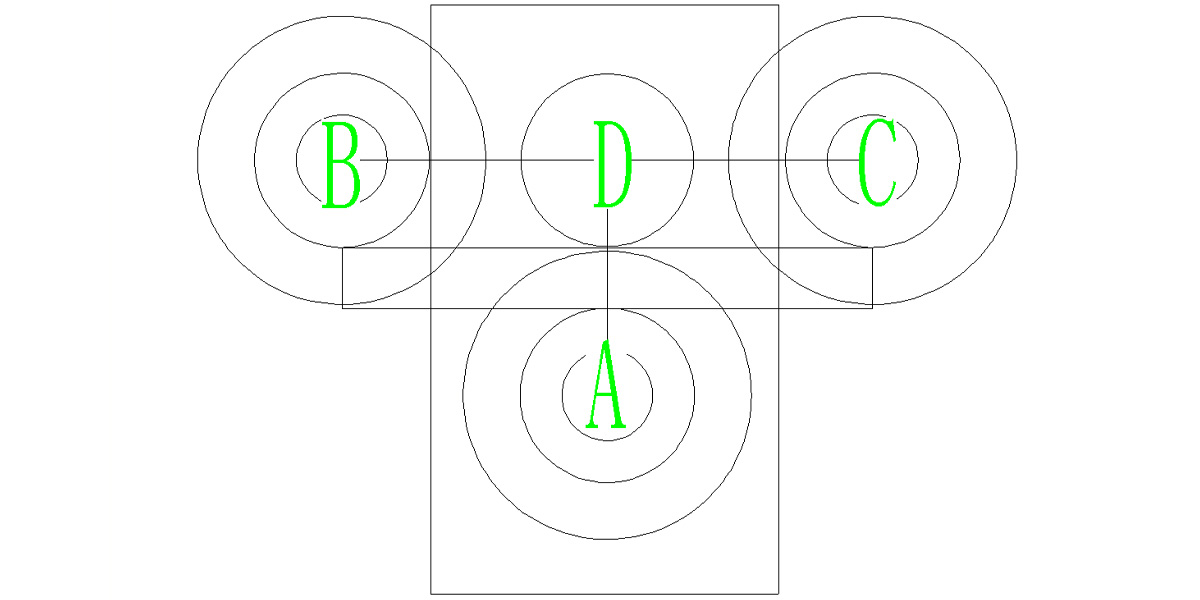

Как показано на рисунке ниже:
Ось A является ведущей осью, оси B и C — вспомогательными, а ось D — приводной. На основе исходной ведущей оси мы добавили ось D, которая также является ведущей, при этом оси D и A работают синхронно. Ось D управляется гидравлическим двигателем, что позволяет постоянно поддерживать усилие, близкое к усилию оси A. Пространство между точками D и A представляет собой зону изгиба и деформации профиля; такая конструкция позволяет значительно уменьшить степень деформации профиля.
Проблема жесткости станка:
На основе модели YH200-CNC мы увеличили усилие на 5 тонн, с стандартных 20 т до 25 т, что позволило повысить общие механические характеристики, при этом прочность конструкции значительно превышает нагрузку, выдерживаемую профилем.
